人工知能（AI）技術、とりわけ生成AIや大規模言語モデル（LLM）の急速な普及により、世界の半導体産業は大きな転換期を迎えています。その中で現在、世界中から熱い視線を集めているのが、組み立てを担う「後工程」の分野です。
この記事では、AI向け半導体の需要が急増する中、TOPPANや大日本印刷（DNP）といった日本の「印刷大手」がなぜ半導体パッケージ基板市場で支配的な地位を築いているのか、そして東京大学との最先端の産学連携がもたらす未来について分かりやすく解説します。
AI半導体の進化を支える「後工程」の重要性
長年にわたり半導体産業を牽引してきた、回路を極小化する「前工程」の技術（ムーアの法則）は、物理的・経済的な限界を迎えつつあります。そこで、システム全体の性能を向上させる新たな活路として「先端パッケージング技術」が浮上しました。
ムーアの法則の限界とチップレット技術
AI向けグラフィック処理装置（GPU）や高度なアクセラレータは、膨大な演算処理とデータ転送を必要とします。巨大な一つのチップを製造するのではなく、機能ごとに分割した小さなチップ（チップレット）を一つの基板上に高密度に集積し、あたかも一つの高性能チップのように機能させる技術が現在の主流となっています。
FC-BGA基板の役割と課題
チップレットを統合する土台となるのが「FC-BGA（Flip Chip-Ball Grid Array）基板」です。この基板は、ナノメートル単位の微細な回路を持つ半導体チップと、ミリメートル単位の配線を持つマザーボードを接続する重要な役割を担います。
しかし、AIアクセラレータは極めて高い消費電力を伴うため、パッケージ全体に巨大な熱が発生します。熱膨張によって基板に「反り」が生じると、接続不良の原因となるため、高度な熱設計（サーマルマネジメント）と信頼性の確保が喫緊の課題となっています。
日本の印刷大手が半導体部材で圧倒する理由
一見するとアナログな印象を持たれがちな「印刷」産業ですが、なぜ最先端の半導体領域で活躍できるのでしょうか。その秘密は、印刷業が長年培ってきた「超精密な加工技術」にあります。
微細加工技術の応用
印刷技術の基本である「紙にインクを精密に配置する技術」をナノスケールに応用したものが、半導体製造におけるフォトリソグラフィです。TOPPANは、フォトマスク（半導体回路の原版）の製造などで培った微細加工技術を応用し、次世代パッケージ用FC-BGA基板の開発・生産で世界をリードしています。
次世代のゲームチェンジャー「ガラスコア基板」

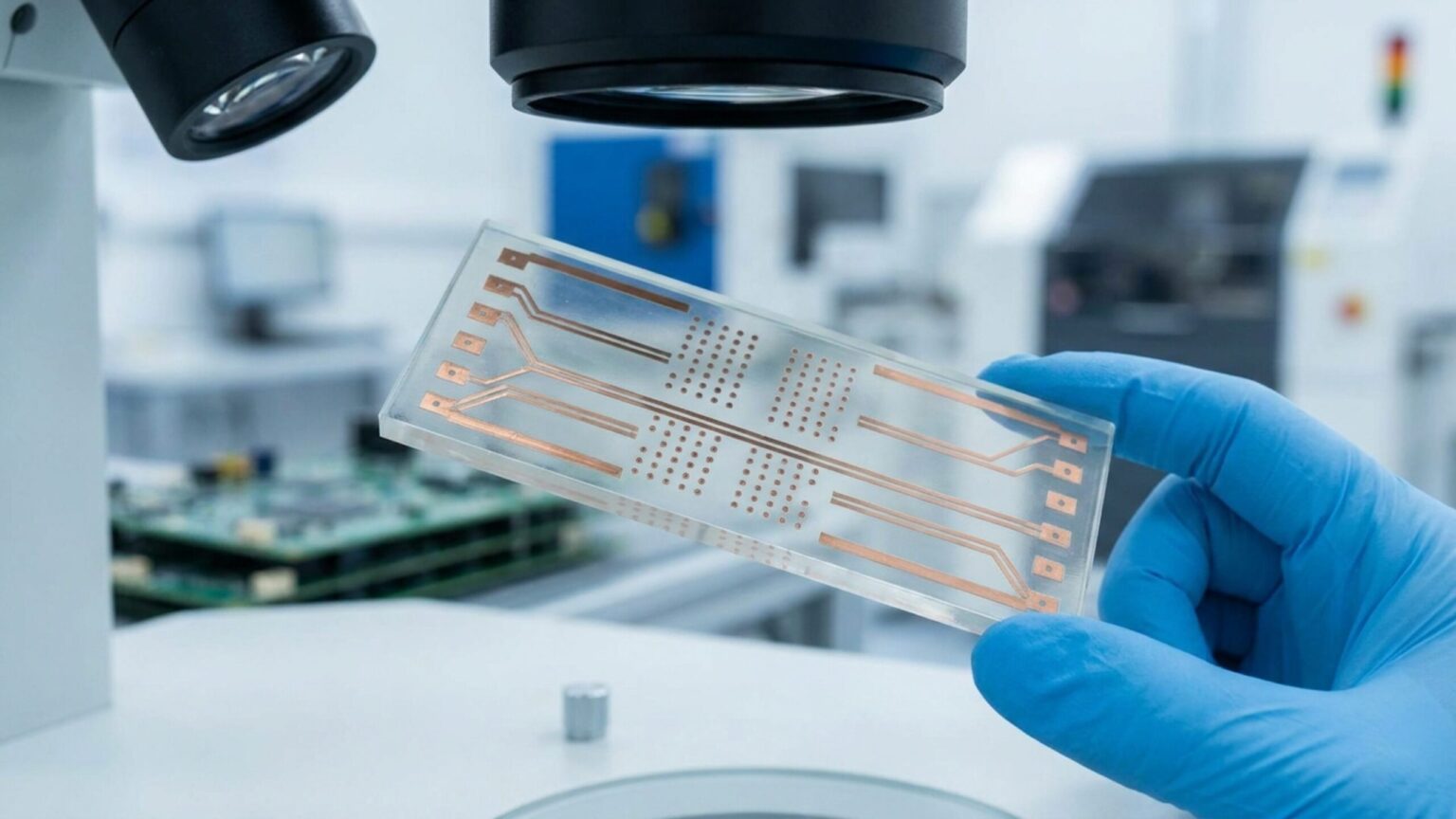

樹脂を使用する従来のFC-BGA基板は、熱による反りや高周波信号の損失といった課題を抱えています。これを解決する次世代材料として注目されているのが「ガラスコア基板」です。

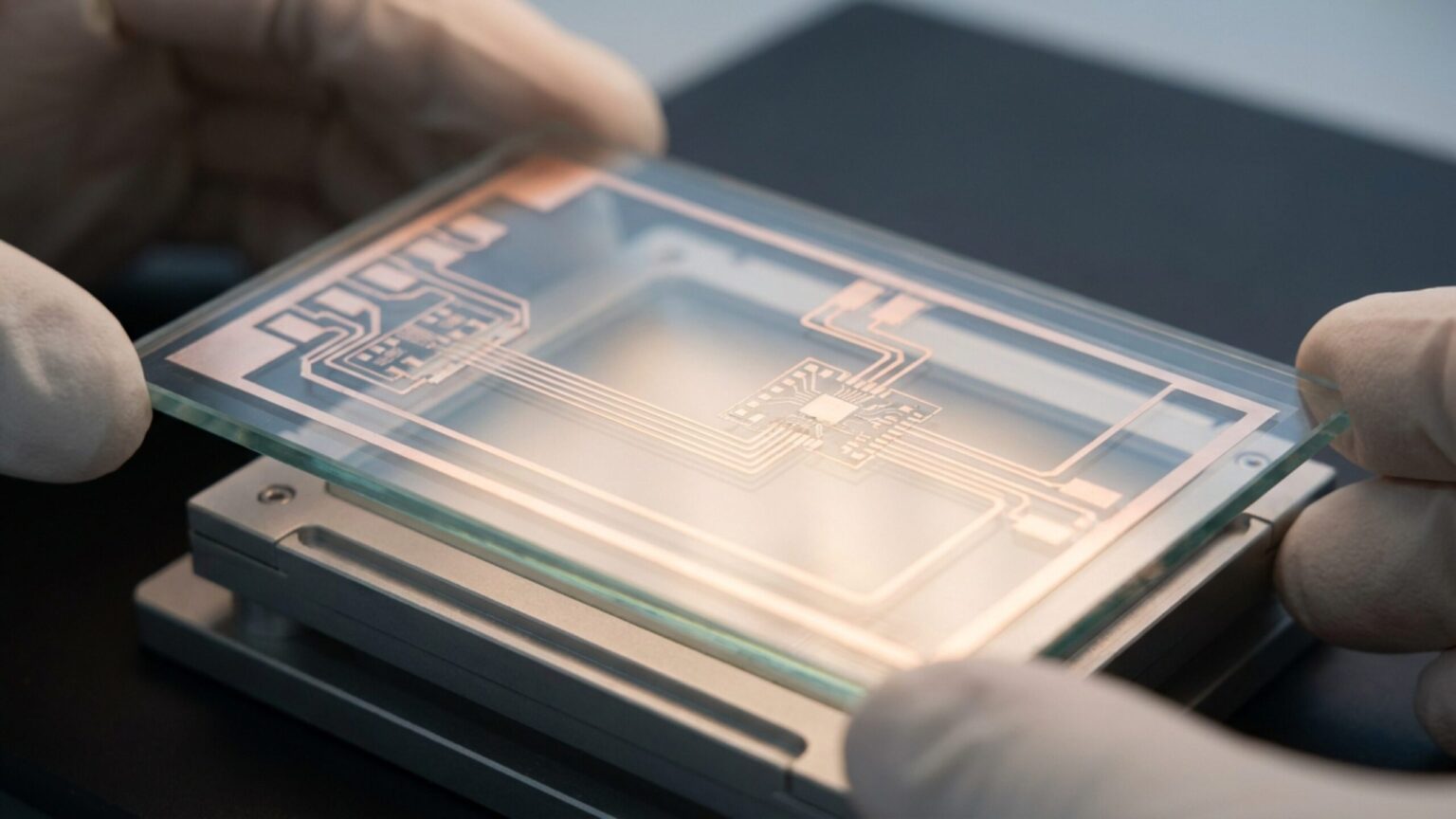

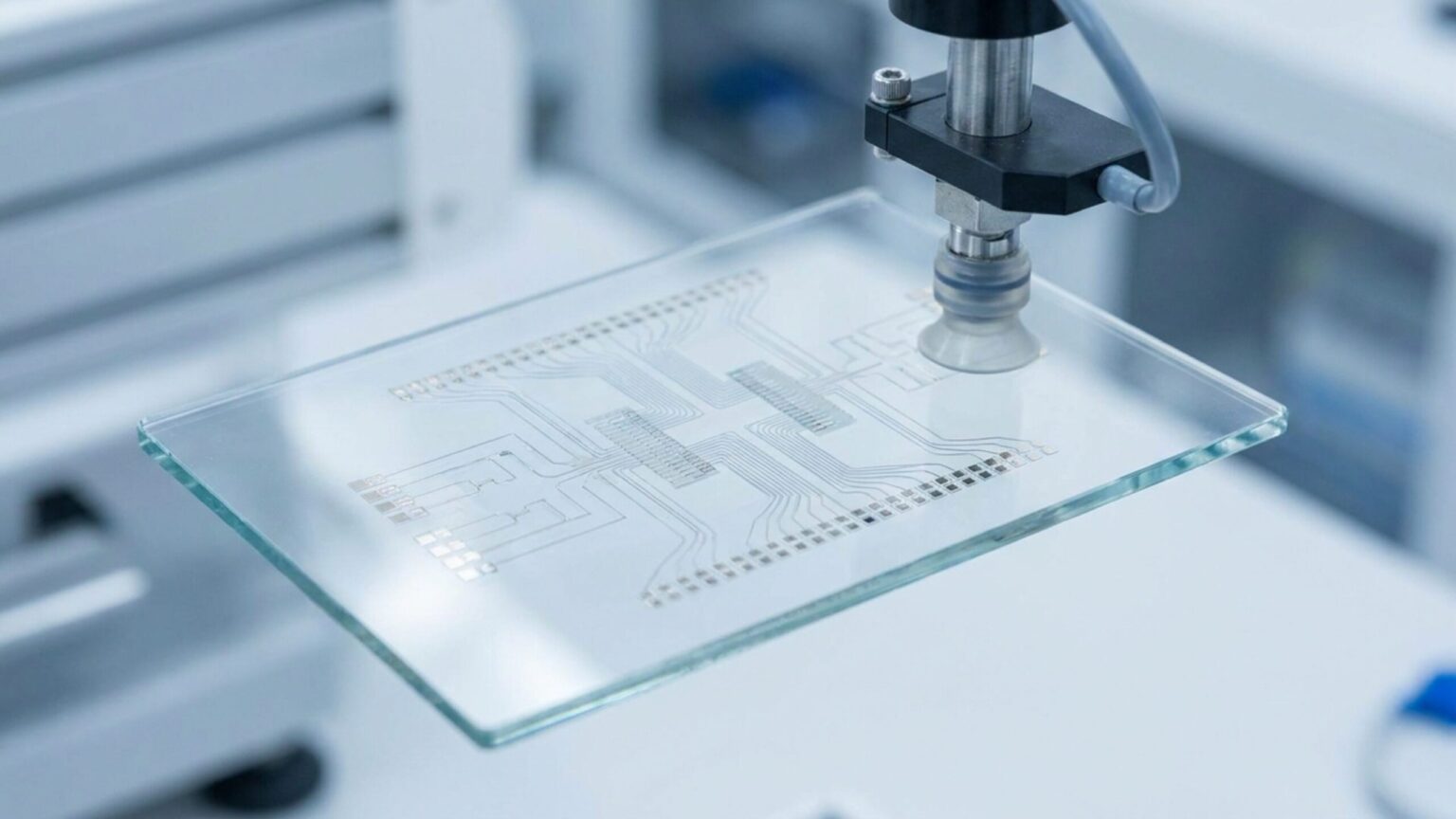

ガラスは表面が平滑で熱膨張に強く、高速通信にも適しています。大日本印刷（DNP）は、ディスプレイ製造で培った大型ガラスのハンドリング技術を活かし、ガラス基板に微細な穴を開けて金属を充填する「TGV（Through Glass Via：ガラス貫通電極）」技術の開発を強力に推進しています。
TOPPANと東京大学の強力な産学連携エコシステム
素材と加工技術の優位性に加え、TOPPANは次世代AI技術そのものを自社のプロセスに取り込むための戦略的な動きを見せています。
AIイノベーション研究センターの設立
2026年6月15日、TOPPANホールディングスは東京大学に対して10億円規模の寄付を行い、同年7月1日付で「AIイノベーション研究センター」を開設すると発表しました。
センター長には、日本のAI研究の第一人者である東京大学大学院の松尾豊教授が就任します。この連携により、AIの基礎研究から半導体素材・製造プロセスの社会実装までを一気通貫で推進する体制が整います。
製造・設計プロセスにおけるAIと量子技術の活用
半導体パッケージ基板の製造プロセスは極めて複雑です。TOPPANグループは、基板を単に「作る」だけでなく、「AIを使って最適に作る」プロセス・イノベーションを進めています。
- 生産計画の自動最適化: 株式会社ALGO ARTISと協業し、複雑な製造条件をクリアするオーダーメイドのAIアルゴリズムを構築。
- 量子AIによる不良検知: 量子コンピュータの技術を応用し、微小な欠陥や歩留まり低下の原因を瞬時に見つけ出す研究を推進。
- 自律的設計の導入: EDA（自動設計）ツールを展開する図研などと連携し、AIによる基板設計の自動化・高速化を実現。
素材・加工技術の限界突破と供給網の強靭化
物理的な材料科学の領域でも、日本発の画期的な研究成果が生まれています。
ABFへの微細加工技術の進化
高性能基板の絶縁材料として世界標準となっているのが、味の素ファインテクノの「ABF（Ajinomoto Build-up Film）」です。東京大学物性研究所と味の素ファインテクノの共同研究により、ABFに対して直径わずか3μmという極小の穴を開ける最新のレーザー加工技術が開発されました。これにより、基板の配線密度は飛躍的に向上します。
新潟工場の新ライン稼働と事業構造の大転換
世界的なAI半導体の供給不足に対応するため、TOPPANは新潟県（新発田工場）において、FC-BGA基板の新製造ラインを2025年末から順次稼働させました。この巨額投資により、生産能力は従来比で2倍に拡大します。
祖業である紙媒体の印刷事業から、最先端の半導体テクノロジー企業への転換は、資本市場（投資家や証券会社）からも高く評価されており、日本の強靭な半導体サプライチェーン構築に大きく貢献しています。
まとめ：次世代半導体サプライチェーンにおける日本の再定義
AI時代において、半導体の演算性能のボトルネックを解消する鍵は「後工程」にあります。日本の印刷大手が持つ戦略的な強みは以下の通りです。
- 圧倒的な微細加工技術: 印刷で培ったナノレベルの加工・ビルドアップ技術。
- プロセスと設計のAI化: 量子AIや独自のアルゴリズムによる圧倒的な製造最適化。
- 強固な産学連携: 「優れた素材」「高度な加工技術」「最高峰のAI研究機関」の三位一体のエコシステム。
日本の部材メーカーは、単なる部品の供給者という枠を超え、世界のAIインフラを物理的かつ知能的に支える「先端半導体テクノロジー・プラットフォーマー」へと進化を遂げています。
